Il campanello



Guida alla costruzione di una radio senza corrente

All' epoca, nei primi anni del 1900 fu' scoperto un minerale ferroso, la galena scoprirono anche la sua potenzialita', poteva rilevare il segnale e a seguire l'invenzione della radio galena.

Lo schema

schema radio

Cosa occorre fare

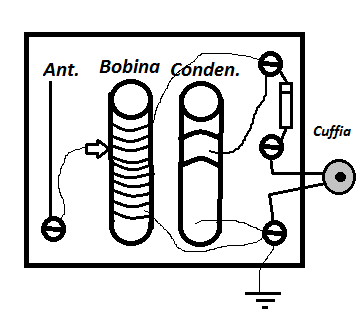

Facciamo questo esperimento di radio senza corrente su di un pezzo di legno 20 x20 centimetri (con l'esperienza impareremo a farla molto piu' piccola), quattro viti autofilettanti posizionate come nel disegno.
tavola per galenaTra vite 1 e 2 collegheremo un diodo al germanio al posto del cristallo di galena, tra vite 2 e 3 attaccheremo le cuffie assulutamente piezoelettriche ad alta impedenza (le normali cuffie non funzionano), sempre dalla vite tre partiremo con 3 fili, uno a terra, uno al condensatore variabile, uno alla bobina, l' altra estremita' del condensatore e della bobina andranno collegati alla vite 1, la vite 4 servira' per l'antenna ed il contatto per scegliere il punto piu' adatto lungo la bobina.



Come costruire la bobina:schema galena
un pezzetto di tubo di plastica con diametro 19/20 millimetri lungo 10 centimetri, del filo di rame da 0,3/0,4 millimetri, blocchiamo la prima spira con un po di attack e continuiamo ad avvolgerlo senza lasciare spazi tra una spira e l'altra, ogni 20 spire piegate un pezzettino e formate un occhiello togliendo lo smalto isolante, questo servira' per far contatto poi con l'antenna, ripetiamo tutto per quattro volte, a finire ancora 40 spire, finiamo con un altro po si attack per evitare che il filo si srotoli ed ovviamente bobinaavremo lasciato il capo iniziale e finale fuori dalla bobina per almeno 20 centimetri che andranno poi collegati uno tra diodo e condensatore e l'altro tra la messa a terra il condensatore e la cuffia.
Come costruire il condensatore:
Utilizzerete un secondo tratto di tubo di plastica, preparate un pezzetto di filo di rame lungo 15 cm e eliminate lo smalto per 4 cm. Ora preparate il primo quadratino di carta alluminio per cucina ritagliandolo in misura con precisione senza lasciare bordi irregolari 4 x 10 centimetri.
Ancorate il lato più lungo con un tratto di nastro adesivo trasparente e sottile al tubo di plastica ricoprendo il filo di rame, posato su di esso, avendo cura che il contatto del rame con l'alluminio sia perfetto.
Fate aderire l'alluminio al tubo senza lasciare grinze e fermate con nastro adesivo per tutta la lunghezza dell'alluminio, come già fatto per l'altro lato.
Avete costruito la prima "armatura" del condensatore.
Per il dielettrico utilizzerete un quadretto di pellicola trasparente 5 x 10 centimetri, che avvolgerete senza grinze attorno all'alluminio. Attenzione a non lasciare esposta neppure una minima parte di alluminio.
Tutto dovrà essere ricoperto dall'isolante.
Questo materiale tende ad elettrizzarsi attaccandosi alle mani, ai piedi e a qualunque cosa gli si avvicini. Agite con calma e pazienza.
Si tratta di un passaggio molto importante per il successo della costruzione.
Eventualmente rifate tutta l'operazione, anche utilizzando un quadratino nuovo se il primo si è sciupato .
Infine avvolgete la seconda armatura (uguale alla prima), questa volta non troppo strettamente, perché essa dovrà poter scorrere lungo il tubo, sovrapponendosi alla prima in modo variabile (da 0 a 100 %) con conseguente cambiamento della capacità del condensatore.
Preparate un tratto di filo di rame (15 cm) ripulendo i suoi estremi per una lunghezza di circa 2 cm e bloccatene un capo all'armatura esterna del condensatore con un pezzetto di nastro adesivo.
Se proprio non riuscite a costruirvi il condensatore variabile potrete procurarvene uno (condensatore variabile a mica da 500 pf).
Assembliamo bene tutto come nel disegno o per i piu' esperti come nello schema.

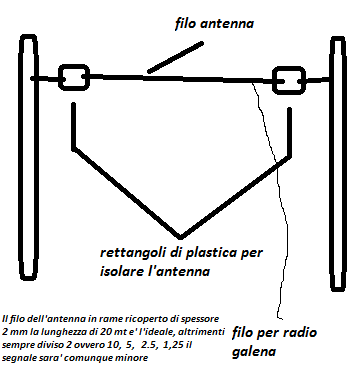

Costruzione dell' antenna:antenna
La realizzazione dell'antenna e' molto semplice, prendiamo due pezzi di plastica che ci serviranno come isolatori da mettere tra i tiranti dei pali e l'antenna, l'antenna vera e propria non e' altro che, 20 metri o sottomultipli, di filo di tame da 2 millimetri (tipo quello da elettricisti), agganciato con un altro filo di rame che andra collegato al nostro "capolavoro".







Buon hacking
